產品名稱：CH-IL單點式稱重傳感器
產品特點：CH-IL單點式稱重傳感器為單點承載結構，產品結構形式簡單，使用方便。適用于制作由單只傳感器構成的各種形式電子臺秤、灌裝秤等。其中CH-IL為合金鋼材質，CH-ILA、CH-ILB、CH-ILC為鋁合金材質。
量程：CH-IL：0.5kN(50kg)、1kN(100kg)、1.5kN(150kg)、2kN(200kg)、2.5kN(250kg)、 5kN(500kg)、 10kN（1t）
CH-ILA：0.5kN(50kg)，1kN(100kg)，1.5kN(150kg)，2kN(200kg)
CH-ILB：2.5kN(250kg)、5kN(500kg)
CH-ILC：7.5kN(750kg)、10kN(1t)、20kN(2t）

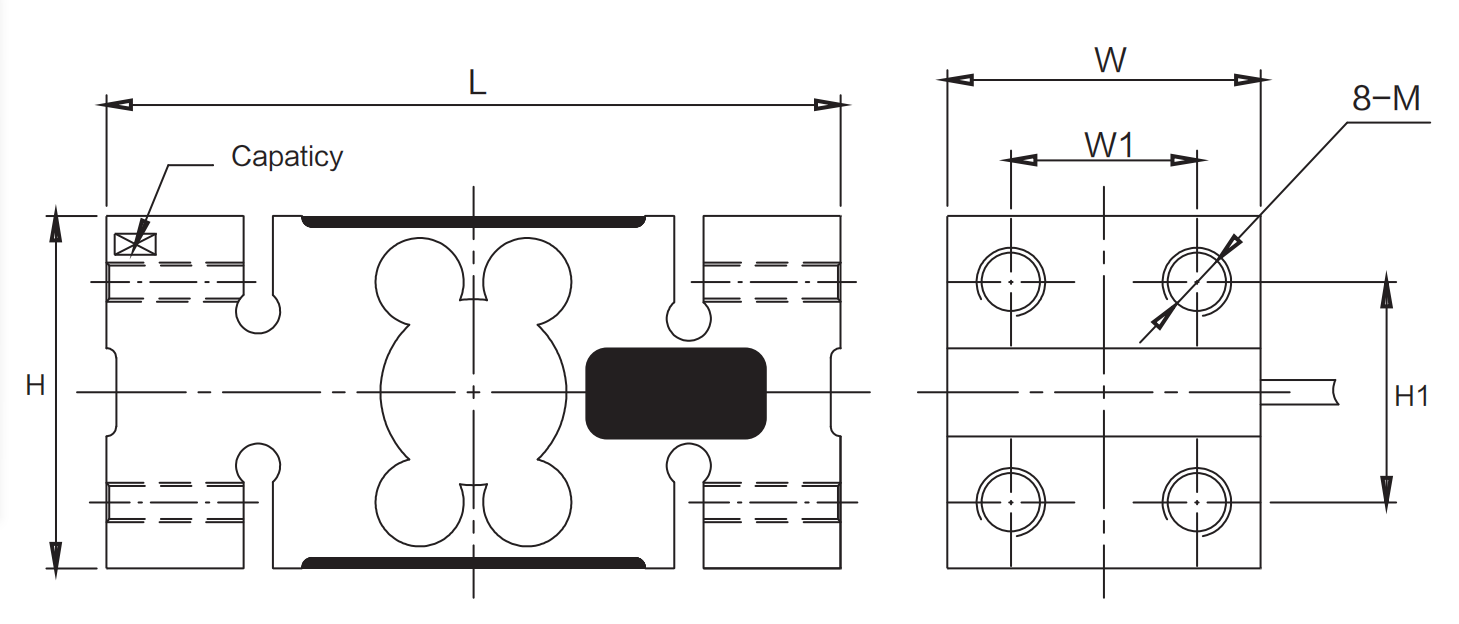

外形尺寸：
|
型號 |
量程（kN） |
量程（kN） |
|
L |
W |
W1 |
H |
H1 |
M |
|
CH-IL |
0.5-20 |
50-2000 |
mm |
150 |
64 |
38 |
72 |
45 |
M14 |
|
CH-ILA |
0.5-2 |
50-200 |
mm |
156 |
44 |
24 |
75 |
50 |
M12x1.75 |
|
CH-ILB |
2.5-5 |
250-500 |
mm |
146 |
60 |
36 |
95 |
70 |
M12x1.75 |
|
CH-ILC |
7.5-20 |
750-2000 |
mm |
176 |
76 |
46 |
125 |
95 |
M16x2 |
技術參數：
|
CH-IL 技術參數 |
|
|
|
|
額定輸出 |
2.0mV/V±10% |
輸入阻抗 |
410±15Ω |
|
非線性 |
±0.02%F.S |
輸出阻抗 |
350±5Ω |
|
滯后性 |
＜±0.02%F.S |
絕緣電阻 |
≥5000MΩ |
|
重復性 |
＜±0.02%F.S |
允許激勵電壓 |
5～15V/DC |
|
蠕變 |
＜±0.02%F.S/30min |
補償溫度范圍 |
-10℃～+40℃ |
|
零點溫度影響 |
＜±0.02%/10℃ |
工作溫度范圍 |
-30℃～+70℃ |
|
輸出溫度影響 |
＜±0.02%/10℃ |
安全過載 |
150%F.S |
|
零點平衡 |
＜±1%F.S |
極限過載 |
200%F.S |
|
接線方式 |
激勵：+紅 -黑 信號：+綠 -白 屏蔽：黃 |
||
